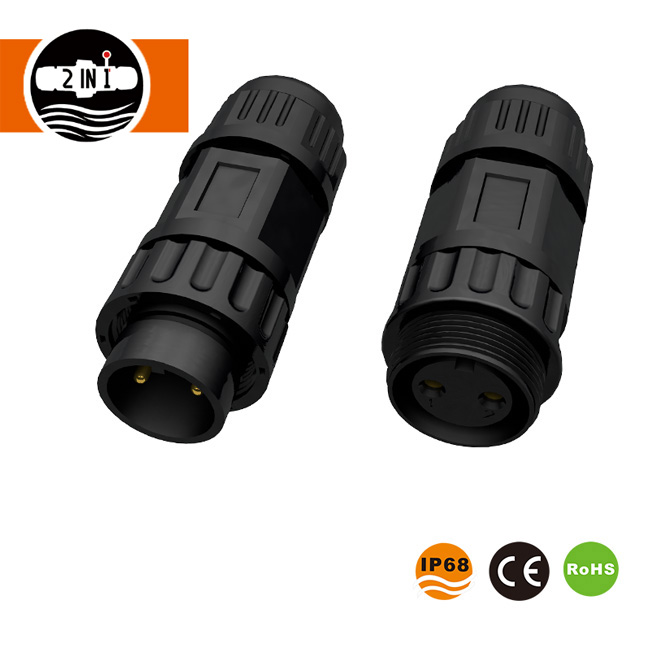

Flerstifts vattentät lödtrådskontakt

Multi Pin Waterproof Solder Wire Connector är en kontakt designad av HuaYi-FaDa Technology för utomhus, fuktiga och tuffa miljöer. Dess kärnfunktion är att uppnå en vattentät anslutning mellan ledningarna samtidigt som den säkerställer stabil signal- och kraftöverföring. Denna produkt använder en lödd anslutningsmetod, vilket möjliggör enkel in- och urkoppling efter montering. Frånkoppling är lika enkelt som att skruva loss huvuddelen, vilket gör det enkelt och effektivt att använda.

Parameter

Produktstruktur och kärnkomponenter

Multi Pin Waterproof Solder Wire Connectors vattentäta prestanda härrör från dess flerkomponents samarbetsdesign. Dessa komponenter samverkar för att bilda ett omfattande tätningsskyddssystem. Viktiga kärnkomponenter inkluderar:

• O-ringar: Tillverkade av åldringsbeständig och hög/låg temperaturbeständig silikon, inbäddad i anslutningsgränssnittet, vilket effektivt förhindrar fukt från att komma in genom de passande mellanrummen, förbättrar kärntätningsprestanda, anpassar sig till långvarig användning i olika miljöer och förlorar inte lätt föråtdragningskraften på grund av termisk expansion och sammandragning.

• Vattentät tätningsmedel: Fyller kritiska luckor inuti kontakten, stärker tätningseffekten ytterligare, förhindrar fukt, damm och andra föroreningar från att komma in i de interna kretsarna, undviker dålig kontakt eller kortslutning och säkerställer stabiliteten i den elektriska anslutningen.

• Flexibla ändtätningar: Designade speciellt för kablar efter lödning, de lindar tätt runt kabelytan, drar åt tätningen, anpassar sig till kablar med olika diametrar, förhindrar fukt från att tränga in vid kabelanslutningsskarven och har även en viss grad av böj- och draghållfasthet.

• Metall/teknisk plasthölje: Konstruerad av höghållfasta material, den har utmärkt mekanisk styrka, korrosionsbeständighet och slaghållfasthet, vilket skyddar interna kontakter och kretsar. Lämplig för komplexa miljöer som utomhus och industriella miljöer, den ger också extra tätning.

• Lödtrådskontakter: Tillverkade av högkvalitativ kopparlegering, precisionsbearbetade och ytbehandlade, dessa kontakter uppvisar lågt kontaktmotstånd, utmärkt ledningsförmåga och starka lödda anslutningar, vilket effektivt säkerställer stabil kraft- och signalöverföring och motstår oxidation under långvarig användning.

Produktinformation för flerstifts vattentät lödtrådskontakt

Förbindelse:

Produktkvalificering för flerstifts vattentät lödtrådskontakt

Denna flerstifts vattentäta lödtrådskontakt har passerat CE, RoHS, CQC-certifikat. Den är med IP68 vattentät nivå.

Tekniska fördelar

I. Fördelar med tätningsteknik

Vår flerstifts vattentäta lödtrådskontakt använder en flerskikts tätningsstruktur, som kombinerar O-ringar, vattentät tätningsmedel och flexibla ändtätningar för att uppnå IP67 och IP68 vattentäta klassificeringar. IP68-klassningen tillåter nedsänkning i 1 meter vatten i över 30 minuter utan läckage, vilket ger fullständig damm- och vattenbeständighet. Den tål utomhusregn, fuktiga miljöer och industriell oljeförorening, vilket effektivt skyddar anslutningspunkterna från yttre miljökorrosion.

II. Fördelar med elektrisk prestanda

Kontakterna är tillverkade av högkvalitativ kopparlegering, precisionsbearbetade och ytbehandlade, vilket resulterar i lågt och stabilt kontaktmotstånd och utmärkt ledningsförmåga. Detta minskar effektivt signaldämpningen och effektförlusten, vilket säkerställer stabil effekt och signalöverföring. Produkten har utmärkt isoleringsprestanda, med en isolationsimpedans ≥20 megohm och en tålspänning på DC250V/50 millisekunder, vilket effektivt förhindrar kortslutningar, läckage och andra säkerhetsrisker och anpassar sig till olika spännings- och strömtillämpningsscenarier.

III. Strukturella designfördelar

Den vattentäta lödtrådskontakten med flera stift har en användarvänlig strukturell design som underlättar enkel trådbindning och hög monteringseffektivitet. Det möjliggör smidig insättning och borttagning, vilket möjliggör snabb plug-and-play efter montering. Frånkoppling är så enkelt som att skruva loss huvudkroppen, det kräver inga komplicerade verktyg. Produkten har en polariserad design med en nyckelstruktur för att effektivt förhindra felinförande och säkerställa korrekt installation. Den robusta skalstrukturen ger utmärkt slag- och draghållfasthet, lämplig för långvarig användning.

IV. Materialfördelar

Skalet är tillverkat av höghållfast teknisk plast eller metall, med utmärkt korrosionsbeständighet, hög- och lågtemperaturbeständighet och mekanisk hållfasthet. Den tål ett brett temperaturområde från -40 ℃ till +85 ℃ och är inte benägen att åldras eller deformeras. Tätningarna är gjorda av åldringsbeständigt och kemiskt resistent silikon eller fluorgummi, vilket säkerställer långvarig hållbarhet och förlänger produktens livslängd. Kontaktmaterialen genomgår rigoröst urval, uppvisar oxidation och slitstyrka för att säkerställa anslutningsstabilitet och hållbarhet.

1. Vilken specifik vattentäthet uppfyller Multi Pin Waterproof Solder Wire Connector?

S: Vår produkts standardklassificering för vattentäthet är IP67, och vi kan anpassa den till IP68 på begäran. IP67 ger fullständigt dammskydd, utan läckage efter nedsänkning i 1 meter vatten i 30 minuter. IP68 möjliggör långvarig nedsänkning under vatten (specifikt djup kan anpassas), vilket helt förhindrar vatteninträngning och uppfyller IEC 60529-standarderna.

2. Vilka stiftspecifikationer stöder produkten? Kan specialstift anpassas?

S: Standardstiftspecifikationer inkluderar 2-stifts, 3-stifts, 4-stifts, 8-stifts och 12-stifts, såväl som kraft- och signalkombinationsstift (2+3 stift, 2+4 stift). Vi stöder skräddarsydda specialstiftsspecifikationer, som kan designas och tillverkas av vårt FoU-team enligt specifika kundbehov för att möta personliga applikationsscenarier.

3. Kan kabellängden och tråddiametern för kabelversionen med kablar anpassas?

A: Ja, de kan anpassas. Kabellängden, diametern och materialet för den trådbundna versionen kan justeras efter kundens behov. Vi kommer att rekommendera lämpliga kabelspecifikationer baserat på kundens applikationsscenario för att säkerställa tillförlitliga och tillämpliga anslutningar.

4. Vad är produktens livslängd? Vad är garantitiden?

S: Vid normal användning har produkten en livslängd på ≥500 cykler, med en total livslängd på över 5 år. Vi lämnar 3 års kvalitetsgaranti. Under garantiperioden kommer skador orsakade av produktkvalitetsproblem att repareras eller ersättas kostnadsfritt.

5. Hur ansöker man om gratisprover? Hur lång tid tar provleveransen?

S: Kunder kan ansöka om gratisprover genom att kontakta kundtjänst. Upp till 3 prover kan begäras för varje modell. Provleveranstiden är 3-5 arbetsdagar. Vi kommer att ordna produktion och leverans så snart som möjligt för att säkerställa att kunderna kan testa produktens prestanda snabbt.

6. Vad är orderleveranscykeln? Stöder du OEM/ODM-anpassning?

S: Standardleveranscykeln för beställningen är 2-3 veckor. Större order kan anpassas enligt produktionsplaner. Vi stöder OEM/ODM-anpassningstjänster och kan skräddarsy exklusiva Multi-Pin Waterproof Solder Wire Connector-produkter enligt kundens varumärke, specifikationer och designkrav.

7. Vad är produktens driftstemperaturområde? Klarar den extrema miljöer?

S: Produktens normala driftstemperaturområde är -40℃ till +85℃. Den har utmärkt hög- och lågtemperaturbeständighet och kan anpassa sig till kyla utomhus, hög temperatur och industriella högtemperaturmiljöer. Den har också oljebeständighet, kemisk korrosionsbeständighet och UV-beständighet, vilket möjliggör stabil drift i komplexa och extrema miljöer.
