Vilka är de olika vattentäta klassificeringarna för kontakter? Vilka är motsvarande krav på vattentäthet?

Inom industrier som industri-, fordons-, konsumentelektronik och utomhusutrustning,vattentäta kontakterär nyckelkomponenter som säkerställer stabil drift av utrustning i fuktiga, dammiga eller undervattensmiljöer.

De vattentäta klassificeringsstandarderna för kontakter är främst baserade på IEC 60529 IP (Ingress Protection)-standarden som fastställts av International Electrotechnical Commission (IEC) och IP-klassningsstandarderna i ISO 20653. Kinesiska inhemska standarder hänvisar till standarden som fastställts av QC/T 413.

Olika standarder återspeglar olika applikationskrav och egenskaper, och varje standard uppdateras och förbättras kontinuerligt allt eftersom applikationerna utvecklas.

Vanliga IP-standarder förklaras nedan:

Betydelse av IP-skyddsklassificering

First Number (Dustproof Rating): Spänner från 0 till 6, vilket indikerar förmågan att skydda mot intrång av fasta främmande föremål. Ju högre siffra, desto starkare skydd. Till exempel ger betyg 0 inget skydd, medan betyg 6 helt förhindrar dammintrång.

Andra siffran (vattentät klass): Spänner från 0 till 8, vilket indikerar förmågan att skydda mot inträngning av flytande vatten. Ju högre siffra, desto bättre vattentät prestanda.

Dammtät betyg (första siffran)

Dammtäthetsklasserna sträcker sig från 0 till 6, vilket representerar utrustningens förmåga att skydda mot damm:

IP0X: Inget skydd, helt utan dammskydd.

IP1X: Skyddar mot inträngning av fasta föremål som är större än 50 mm i diameter.

IP2X: Skyddar mot inträngning av fasta föremål som är större än 12,5 mm i diameter.

IP3X: Skyddar mot inträngning av fasta föremål som är större än 2,5 mm i diameter.

IP4X: Skyddar mot inträngning av fasta föremål som är större än 1 mm i diameter.

IP5X: Skyddar mot damm, men inte helt; en liten mängd damm kan tolereras inuti utrustningen.

 IP6X: Skyddar helt mot damminträngning; insidan av utrustningen är dammfri.

Specifik vattentät klassificering (andra siffran) och krav

• IPX1: Ingen effekt från vertikalt droppande vatten; kan placeras på en skyddad plats vid lätt regn.

• IPX2: Opåverkad av droppande vatten med 15° lutning, något strängare än IPX1, lämplig för utrustning placerad i vinkel.

• IPX3: Beständig mot vattenstänk från vinklar upp till 60°.

• IPX4: Beständig mot vattenstänk från alla håll.

• IPX5: Beständig mot jetspray, tål stark jetspray från alla håll.

• IPX6: Beständig mot stark jetspray, tål starkt vattenflöde från alla håll.

• IPX7: Beständig mot nedsänkning, kan sänkas ned i vatten på ett visst djup och under en viss tid, till exempel inom 1 meter och i högst 30 minuter.

• IPX8: Motståndskraftig mot kontinuerlig nedsänkning, kan kontinuerligt sänkas ned i vatten på ett visst djup och under en viss tid, såsom kontakter som används i utrustning för djuphavsprospektering.

Det finns en speciellt definierad klassificering: IPX9K.

Tidigare var IPX4K, IPX6K och IPX9K exklusiva för fordonsindustrin, men senare utökades deras tillämpning till andra industrier.

I serierna ISO 16750, DIN 40050 och ISO 20653 är IPX9K den strängaste vattentätheten. Detta inkluderar IPX9K-testet i den inhemska fordonsindustristandarden QC/T417.1-2001, "Testmetoder och allmänna prestandakrav för kopplingar för fordonskabelstammar."

Med efterföljande uppdateringar av standarder och tillägg av nya applikationsområden har applikationsområdena för IPX9K fortsatt att expandera.

• IPX9K: Den högsta vattentäta klassificeringen, som kan rengöras under höga temperaturer och högt tryck, lämplig för livsmedelsutrustning, jordbruksmaskiner, högtryckstvättar och annan utrustning.

Rekommendation om varumärkesstyrka: Varför välja HuaYi-FaDa-teknik

HuaYi-FaDa-teknikär ett professionellt inhemskt företag som specialiserat sig på FoU, produktion och försäljning av vattentäta kontakter, som har många års tillverkningserfarenhet, ett komplett produktionssystem och mogna kvalitetskontrollprocesser.

Vi fokuserar på design och tillverkning avvattentät anslutninglösningar, med produkter som täcker flera serier inklusive signalkontakter, strömkontakter och nätverksanslutningar, som används i stor utsträckning inom industriell automation, utomhusbelysning, ny energi, kommunikationsutrustning, scenutrustning och övervakningssystem. Våra kärnfördelar:

Professionell fabriksstyrka: Vi har vår egen formtillverkning, formsprutning, trådtillverkning och monteringsverkstäder, som tillhandahåller en enda service från design till leverans, vilket säkerställer stabil och kontrollerbar kvalitet och leveranstid.

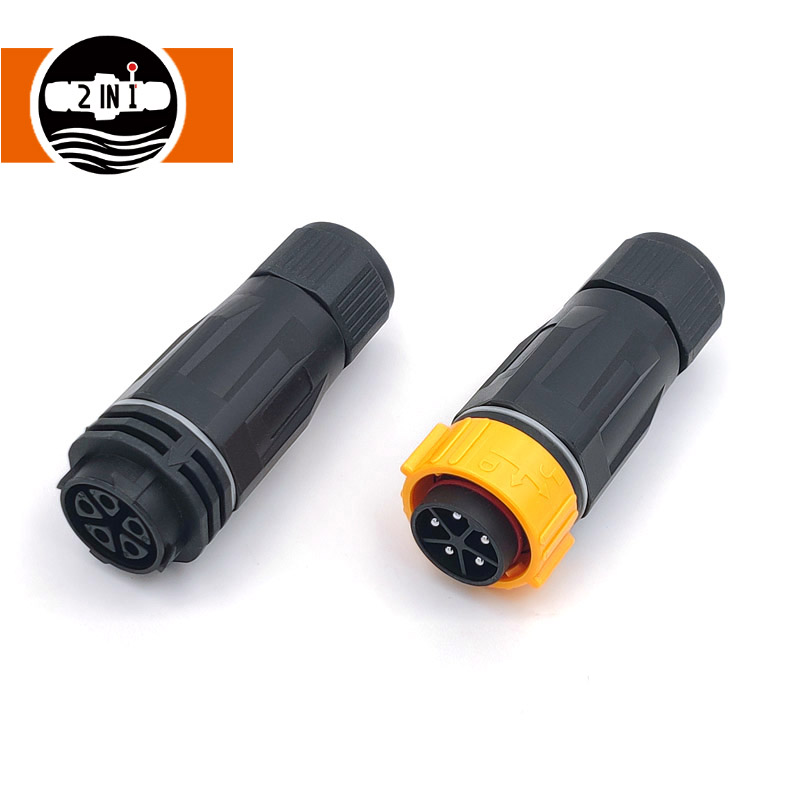

Helt utbud av vattentäta produkter: Vi erbjuder M8 miniatyrkontakter, 40A högströmskontakter, RJ45 vattentäta nätverkskontakter, skruvlåsande vattentäta kontakter, etc., som möter anslutningsbehoven för olika enheter.
