Inom områden som utomhusutrustning, industriell automation, marinteknik och nya energifordon bestämmer tillförlitligheten av elektriska anslutningar ofta hela systemets livslängd.Vattentäta cirkulära kontakterär designade för att lösa anslutningsutmaningar i tuffa miljöer som involverar fukt, damm och vibrationer. De är mer än bara "pluggar" – de är heltäckande tekniska lösningar som integrerar tätning, låsning och signalöverföring.

Varför välja cirkulär?

I tekniska tillämpningar härrör fördelarna med cirkulära kopplingar från den naturliga rationaliteten i deras geometriska struktur.

• Högt utrymmesutnyttjande: Det cirkulära tvärsnittet tillåter maximalt antal kontakter inom det minsta utrymmet, vilket möjliggör stiftkonfigurationer med hög densitet.

• Enkel tätningsimplementering: Den cirkulära profilen, i kombination med O-ringar eller packningar, skapar enhetligt radiellt tryck, vilket säkerställer tillförlitlig tätningsprestanda.

• Överlägsen mekanisk hållfasthet: Cirkulära höljen fördelar spänningen jämnt och ger bättre slag- och vibrationsmotstånd än rektangulära kopplingar. Gängade och bajonettlåsmekanismer ger mer robust parningssäkerhet.

Däremot är vanliga icke-vattentäta kontakter vanligtvis endast lämpliga för torra inomhusmiljöer. Utan tätningsstrukturer är de benägna att gå sönder på grund av vatteninträngning eller UV-nedbrytning när de exponeras utomhus.

Förstå IP-klassificeringar: Det första steget i urvalet

"Vattentät" är ett allmänt begrepp som måste kvantifieras med IP-klassificeringar (Ingress Protection) i teknisk praxis. Enligt IEC 60529-standarden representerar den första siffran efter IP dammskydd och den andra siffran representerar vattenskydd.

Viktigt anmärkning: IP-klassificeringen för en kontakt hänvisar vanligtvis till dess skyddsförmåga i det kopplade tillståndet. Om utrustningsporten är exponerad under längre perioder, måste en skyddskåpa installeras; annars äventyras skyddet.

Material och struktur bestämmer livslängd

Utöver IP-klassificeringar påverkar materialvalet direkt kontaktens livslängd i specifika miljöer.

• Material för hölje: För långvarig användning utomhus rekommenderas termoplastiska material (som polykarbonat och PBT) – de är lätta, korrosionsbeständiga och har UV-beständighet (UL F1-certifierade). Metallhöljen (aluminiumlegering, rostfritt stål) är lämpliga där högre mekanisk hållfasthet eller EMI-avskärmning krävs, med rostfritt stål som det föredragna valet för marina saltspraymiljöer.

• Låsmekanismer:

• Gängad låsning: Mest pålitlig, utmärkt vibrationsbeständighet, lämplig för tung industri.

• Bajonett/Push-Pull-låsning: Möjliggör snabb insättning och utdragning med tydlig hörbar "klick"-feedback, vilket sparar betydande installationstid, särskilt idealiskt för operationer ovanför eller i trånga utrymmen.

• Kontakter: För att säkerställa signalstabilitet är kontakter vanligtvis gjorda av kopparlegering med guldplätering för att motstå oxidation och korrosion.

Praktiska överväganden vid installation och underhåll

Vid faktisk installation och underhåll avgör följande punkter direkt om kontaktens skyddsprestanda är fullt realiserat:

1. Undvik kabelansträngning: Dra aldrig i kabeln för att koppla ihop eller lossa kontakten. Kabeltöjning kan skada den bakre tätningsstrukturen och orsaka IP-klassificeringsfel. Se till att kabeln har tillräcklig dragavlastning under installationen.

2. Dra åt endast för hand: Med undantag för specialverktygsportar bör alla låsoperationer utföras för hand. Överdragning med skiftnycklar eller verktyg kan skada gängorna eller huset.

3. Regelbunden inspektion: Kontrollera med jämna mellanrum om tätningsringarna är åldrade eller spruckna och om kontakterna är korroderade eller nedsmutsade. För portar som inte används under längre perioder, försegla dem med skyddslock.

Mainstream varumärken och serier på marknaden

Beroende på olika applikationskrav finns redan en rad mogna serieprodukter tillgängliga på marknaden:

Amphenol: Dess X-Lok-serie stöder snabb push-pull-låsning och M12 S-Code-serien uppfyller IEC 61076-2-111-standarden och erbjuder IP67/IP68/IP69K skyddsklasser, lämpliga för industriell automation och järnvägstransport.

Omron: XS5-serien (M12 SmartClick) har en innovativ inre låsstruktur som förhindrar att skräp fastnar, stöder 1/8-varvs snabblåsning och används flitigt i fabriksautomationsscenarier som bilar, mat och dryck.

Bulgin: Dess 400-serie ger IP68/IP69K-skydd, täcker ström-, data- och RF-anslutningar, lämplig för tuffa miljöer som marin och livsmedelsförädling.

Souriau - Eaton: UTS-serien har ett plasthölje med 1/3-varvs bajonettlåsning, med vissa modeller som bibehåller IP68-klassificeringen även i osammansatt skick, och stöder blandade effekt- och signalkonfigurationer.

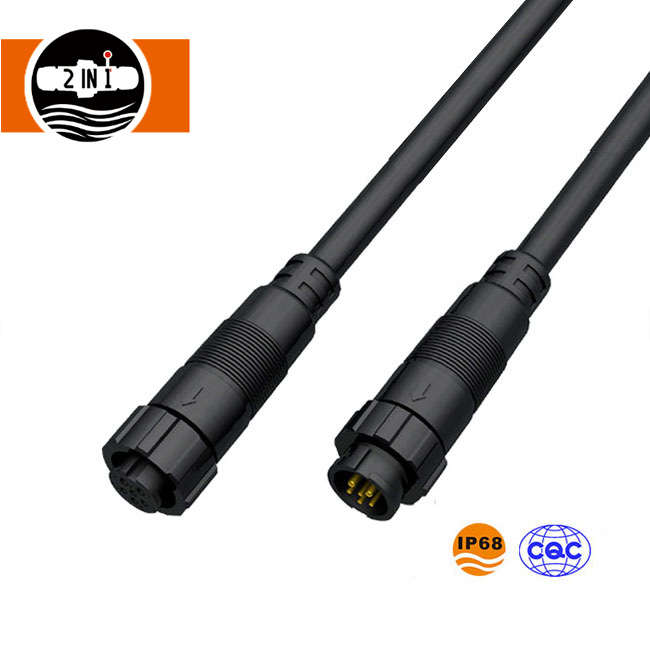

HuaYi-FaDa: M26-serien erbjuder både övergjutna och löstagbara versioner, som stöder IP68-skyddsklass, med flamskyddade, antioxidations- och korrosionsbeständiga egenskaper, lämplig för LED-belysning, scenutrustning, smart nät, solenergi och automationsutrustning, med anpassade tjänster tillgängliga inklusive kabellängd och färgalternativ för hölje.

Alla varumärken och produktmodeller från tredje part som nämns i denna artikel tillhör sina respektive ägare och tillhandahålls endast i referenssyfte.HuaYi-FaDa-teknikär en oberoende tillverkare och har ingen anknytning till de ovannämnda varumärkena om inte annat uttryckligen anges.
